RCDEQ

适用范围：

Application:

广泛应用于输煤港口、大型

火电厂、煤矿等对除铁要求特别

高的场所。可在粉尘、潮湿、盐

雾腐蚀严重的恶劣环境下正常

工作。

It   can  be   used   for  the   port  of

coal      transport,large-scalethermal

power   plants,   mine   and   building

materials.It  can  also  work  in  the

harsh  environment  such  as  dust,

humidity,salt      fog



技术特点：

Feature:

  1. 国内外广泛采用的大中型变压器强迫油循环冷却技术，温升极低(≤50℃),冷却技术成熟、 安全、可靠。

Adopting  the   advanced  oil  forced   circulation  technology  for  the   large   or  medium  transformer   both home and  abroad,it     features     with     low     temperature(≤50℃)rising  and  the  technology  is  reliable and  safety.

  1. 除铁器磁路短，磁损耗小，磁场梯度大，除铁能力强，除铁率高。

Magnetic route is short,magnetic waste less,the gradient is high and removing iron efficiently 3. 除铁器重量轻，结构紧凑，散热效果极佳。

Lightweight reasonable oil  line,compact  cooling structure and high heat-re leasing efficiently.

  1. 励磁线圈采用先进的浸漆固化技术，完全浸渍于变压器油中，具有优良的防潮、防尘、防腐蚀

性能。

The   exciting   coil   is  completely     dipped  into   the  transformer  oil  to    be    dustproof,moistur    proof    and anti-corrosion.



RCOEQ Oil Forced Circulation Self Cleaning Electromagnetic Separator

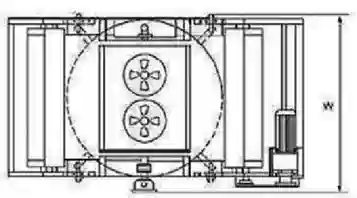

  型号 Model 适应带宽 Belt width mm 额定高度 Rating height mm 磁场强度 Magnetic field intensity mT 励磁功率 Dirving power ≤kw 风机功率 Condenser power kw   外型尺寸 Appearance size mm 适应带速 Belt speed ≤m/s   重量 Weight kg
RCDEQ-10 T1 1000 300 90 6.5 0.25 2900*1620*1480 ≤5.8 3450
T2 120 9.5 0.25 2900*1620*1520 3820
T3 150 15 0.25 3000*1620*1550 4500
RCDEQ-12 T1 1200 350 90 9 0.25 3250*1770*1520 3850
T2 120 14 0.25 3350*1770*1590 4620
T3 150 20 0.25 3520*1770*1590 6600
RCDEQ-14 T1 1400 400 90 14 0.25 3350*1750*1550 4650
T2 120 20 0.25 3520*1860*1590 6780
T3 150 29 0.25 3630*1860*1620 8560
RCDEQ-16 T1 1600 450 90 18 0.25 3520*1850*1590 6750
T2 120 28 0.25 3750*2250*1620 8920
T3 150 32 0.25 3950*2250*1630 10200
T4 175 52 0.75 4120*2470*1750 12300
T5 200 70 0.75 4170*2470*1750 14375
T6 225 85 1.1 4230*2490*1800 16730
T7 250 104 2*0.55 4350*2530*1860 18250
RCDEQ-18 T1 1800 500 90 26 0.75 3950*2250*1630 8800
T2 120 32 0.75 3900*2450*1650 10500
T3 150 40 0.75 4000*2450*1670 12500
T4 175 59 0.75 4240*2500*1800 18560
T5 200 75 0.75 4300*2520*1850 20754
T6 225 90 1.1 4300*2580*1900 22500
T7 250 107 2*0.55 4000*2650*1950 23500
RCDEQ-20 T1 2000 550 90 30 0.75 3950*2450*1650 11650
T2 120 39 0.75 4100*2680*1670 13500
T3 150 41 0.75 4260*2680*1670 15200
T4 175 70 2*0.55 4400*2680*1830 24580
T5 200 83 2*0.55 4470*2700*1900 25435
T6 225 104 2*0.55 4520*2730*2150 27890
T7 250 125 2*0.55 4600*2800*2250 29500
RCDEQ-22 T1 2200 600 90 39 0.75 4100*2680*1670 13200
T2 120 42 0.75 4260*2750*1690 16500
T3 150 45 0.75 4500*2750*1690 17260
T4 175 100 2*0.55 4650*2850*2200 28750
T5 200 121 2*0.55 4700*2900*2300 30445
T6 225 153 2*0.55 4780*2900*2300 32270
T7 250 176 2*0.55 4830*2950*2370 34100
RCDEQ-24 T1 2400 650 90 40 0.75 4260*2750*1690 16800
T2 120 46 0.75 4500*2750*1690 18500
T3 150 54 0.75 4800*2950*1720 22000
T4 175 120 2*0.55 4600*2850*2100 34750
T5 200 150 2*0.55 4700*2950*2280 37680
T6 225 180 2*0.55 4850*3000*2430 40585
T7 250 200 2*1.1 4950*3100*2560 44500

Note:All the models have T1,T2,T3 design whose magnetic intensity is higher than standard.The magnetic 90mt,120mt and 150mt separately.Discard iron belt can be equipped with armor.
